Обрабатывающий (угловой) оконный центр WEINIG UNICONTROL 6 (Германия)

---

СТАНОК ПРОДАН.

Обрабатывающий оконный центр WEINIG UNICONTROL 6 ВСЕ ДЕТАЛИ ЗА ОДИН ПРОХОД! ИЗГОТОВЛЕНИЕ ПАРНЫХ ДЕТАЛЕЙ С ОБРАБОТКОЙ ШИПА И ПРОУШИНЫ! УВЕЛИЧЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ НА 70%! Униконтроль 6 от Вайниг в мгновение ока превратит Вас в специалиста по изготовлению небольших партий и единичных экземпляров оконных блоков. Вы сможете сразу же выполнить любой заказ, используя при этом минимум площадей для хранения. Время, необходимое на переоснастку, можете отныне вычеркнуть из Вашей калькуляции. Без замены инструмента Вы обработаете шип, проушину и профиль оконной рамы абсолютно любой формы и размера. Только нажимайте на кнопки! Изготовление косоугольных окон без сколов и вырывов. Установка углов и длины вместе с электронным позиционированием продольного упора выполняется через показания дисплея. Данные переносятся при помощи дискеты или в режиме "он-лайн". Лазерный луч указывает линию реза, а дополнительные боковые прижимы обеспечивают оптимальную транспортировку деталей.

Угловой центр предназначен для производства окон и дверей.

Технические характеристики WEINIG UNICONTROL 6

1. Торцовочная пила
   Диаметр пильного диска - 375 мм.
   Мощность двигателя – 4 кВт.
   Позиционирование через пневматику, с 2 х 4 – или 2 х 8 позиционной головкой

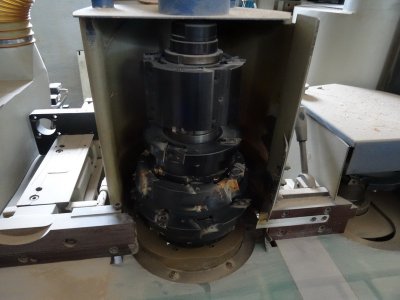

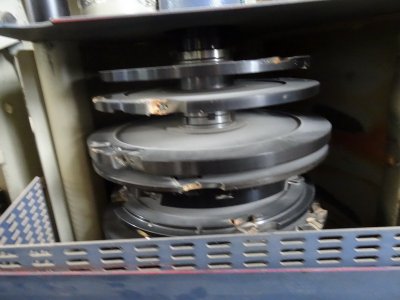

   2. Шпиндель для фрезерования проушин и шипов (шипорез)
   Наружный диаметр инструмента макс. – 360 мм.
   Нулевой диаметр инструмента – 280 - 360 мм.
   Настройка шпинделя по вертикали:
   Автоматическая перестановка шпинделя, перестановка от эл.сигнала (ЧПУ) или через пневматику (контакторное управление).
   4 пневматически позиционируемых инструмента (соответствует перестановке по высоте с 3х на 2 инструмента).
   Количество инструментов с электропозиционированием (v= 8 мм/с + 4 мм/с, электрореверсирование)
   Диаметр шпинделя – 40 мм.
   Зажимаемая длина – 240 мм.
   Мощность двигателя/ обороты шпинделя – 11 кВт/ 3000 мин при диаметре инструмента 360мм.
   Ход шпинделя при опорном заплечике на 10 мм. ниже стола – 240 мм.
   Ход шпинделя при опорном заплечике на 16,5 мм. ниже стола – 233,5 мм.
   Две скорости подачи - 6 м/мин. и 12 м/мин.

   3. Шпиндель для продольного профилирования. (профилер)
   Внешний диаметр инструмента:
   - Сбегающая кромка ф140 мм. – макс. 232 мм.
   - Сбегающая кромка ф112 мм. – макс. 210 мм.
   - Сбегающая кромка – ф112 – 140 мм.
   Настройка шпинделя по высоте
   Автоматическая перестановка шпинделя от электросигнала с ЧПУ или через пневматику (контакторное управление)
   4 пневматически позиционируемых инструмента (соответствует перестановке с 3х на 2 инструмента)
   Количество инструментов с электропозиционированием (v= 8 мм/с + 4 мм/с, электрореверсирование)
   Диаметр шпинделя – 40 мм.
   Зажимаемая длинна – 240 мм.
   Мощность двигателя / обороты шпинделя – 11 кВт / 6000 мин.
   Ход шпинделя при опорном заплечике на 10 мм. ниже стола – 240 мм.
   Ход шпинделя при опорном заплечике на 16,5 мм. ниже стола – 233,5 мм.
   Горизонтальная настройка стола с упорами выполняется вручную по механическому цифровому индикатору
   Боковой прижим подпружиниванием слева 30 мм. (паралелограм)
   Упор в исходном положении заходит на 0,5 мм. за сбегающую кромку инструмента. С помощью прокладок возможна установка на 1 мм. и 1,5 мм.

   4. Шпиндель попутного вращения (антискол)
   Внешний диаметр инструмента:
   - Сбегающая кромка ф140 мм. – макс. 232 мм.
   - Сбегающая кромка ф112 мм. – макс. 210 мм.
   - Сбегающая кромка – ф112 – 140 мм.
   Диаметр шпинделя - 40 мм.
   Зажимаемая длинна инструмента – 120 мм.
   Мощность двигателя – 7,5 кВт

   5. Пила для отрезки штапика.
   Диаметр пильного диска макс. – 180 мм.
   По горизонтали выводится вручную или пневматически в четыре положения с помощью револьверной головки (начиная с рабочей высоты 150 мм.)
   По вертикали выводится пневматически при нажатии кнопки на пульте управления
   Мощность двигателя - 3 кВт.
   Отвод штапика приемным устройством

   6. Фреза для выборки гнезд под оконные/ дверные приборы
   Диаметр фрезы макс. – 180 мм.
   Установка по вертикали позиционируется пневматически (2 положения)
   Мощность двигателя - 3 кВт.
   Обороты шпинделя – 6 000 мин.

   7. Подача автоматическая для продольного профилирования
   Скорость подачи – 10 м/мин бесступенчатая регулировка от 6 м/мин до 12 м/мин.
   Мощность двигателя – 1,1 кВт.
   12/15 вальцов (из них 2 с управляемым позиционирование для автоматической загрузки)
   Длинна деталей мин. – 245 мм. + длина шипов
   Настройка траверсы подачи по высоте моторизированная, для замены инструмента и обслуживания траверса отводится на 90°

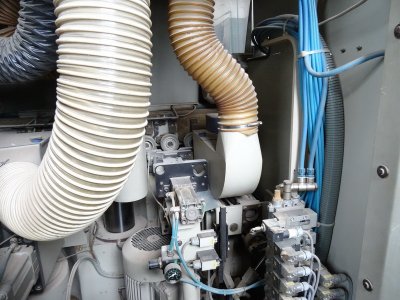

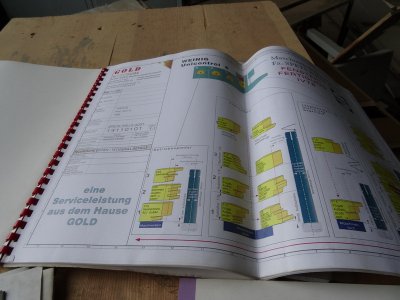

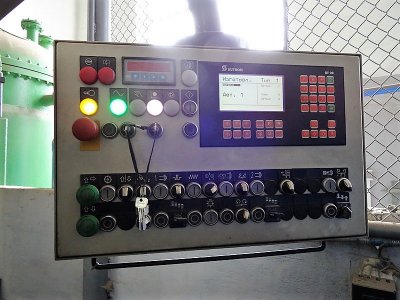

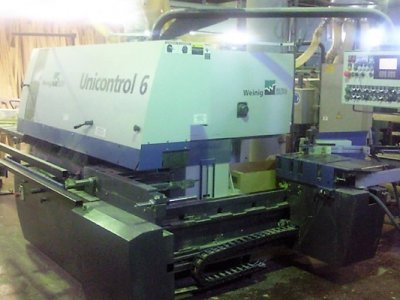

Фото станков

---
