Рейсмусовый станок модель СР6-9 з-д Красный металлист Ставрополь Россия.

СТАНОК ПРОДАН.

Cтанок исправен готов к продаже расположен в Московск. обл. Монино.

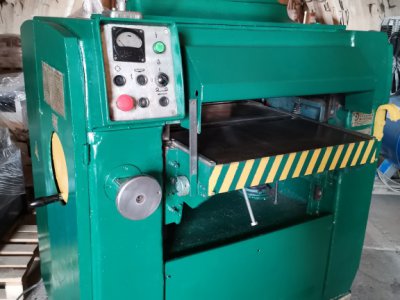

Рейсмусовый станок модель СР6-9 з-д Красный металлист Ставрополь Россия.

Станок расположен в Монино Московской обл исправен готов к продаже.

Видео работы станка https://youtube.com/shorts/Eo0rBJfCvbE?feature=share

Станок модели СР6-9 изготовлен старым Ставропольским заводом «Красный металлист» и предназначен для плоскостного строгания досок, брусков, щитов в заданный размер по толщине. Жесткая, чугунная литая станина коробчатого типа хорошо гасит вибрацию и сверху закрыта звукопоглощающим кожухом с патрубком для системы аспирации.

На станине установлены следующие узлы и механизмы:

---Вал имеет 4 плосских ножа с приводом от электродвигателя 7,5 кВт через клиноременную передачу;

---Механизм подачи с цепным приводом от отдельного электродвигателя 3 кВт. на 2 верхних подающих вальца. Передний верхний подающий вал выполнен рифленым (секционным 50мм секция), что позволяет обрабатывать одновременно несколько заготовок, различающихся по толщине до 4 мм), задний вал— гладкий. Скорости подачи от 8 до 24 м/мин обеспечивается бесступенчатым вариатором.

---Стол регулируемый по высоте, чугунный коробчатый формы имеет механизм ручного перемещения с приводом от маховика, механизм механического перемещения с приводом от электродвигателя и механизм фиксации стола. На столе установлены направляющие и два гладких подающих приводных ролика (один из них является приводным). Для устранения эффекта «подрезки» краев заготовки ролики выполнены регулируемыми по высоте;

--- Когтевая защита от выброса заготовки (чугунная), предотвращающая выброс заготовки установлена перед подающими роликами;

--- Прижимные элементы обеспечивающие качественную обработку материалов. Для предупреждения сколов древесины в месте выхода ножа для подпора волокон установлен передний прижим (Прижим выполнен секционным, каждая секция подпружинена).

Технические характеристики рейсмуса СР 6-9:

Размеры обрабатываемой заготовки,

— ширина 630 — толщина 5÷200 — длина не менее 400

Наибольшая толщина снимаемого слоя, мм 5

Количество ножей, шт. 4

Диаметр ножевого вала, мм 128

Скорость подачи, м/мин (бесступенчатая) 8-24

Скорость мех-го перемещение стола, м/мин 0,1…..0,28

Необходимое кол-во воздуха для отвода стружки, м3/час 1800

Частота вращения вала, об/мин 4570

Суммарная мощность эл/двигателей, кВт 10,6

Габариты, мм 1130х1360х1260
