Автоматический кромкооблицовочный станок мод. BIESSE ERGHO 9 (Италия)


Станок исправен, находится в работе в Московской обл. 2004 года выпуска.

Автоматический кромкооблицовочный станок с пазовальным узлом.

Стандартная комплектация:

--Основание: выполнено из массивной стали, специальные ребра и вся конструкция которой выполнены с целью придания ей максимальной жесткости и точности установки рабочих узлов.

--Транспортер: цепной с шагом 31,75; имеющий нейлон – графитовые опорные звенья, перемещающиеся на шлифованных стальных направляющих; опорные звенья (80х60), выполненные из износостойкой нестареющей резины с большим коэффициентом сцепления.

--Прижимное устройство: верхнее прижимное устройство, регулируемое по высоте ручной централизованной системой подъема. Состоит из резиновых роликов Æ 60 мм с двухрядным шариковым подшипником.

--Боковой суппорт панелей. Имеет параллелограммную конструкцию с пластиковыми опорными колесами; с ручным позиционированием и фиксацией.

--Направляющая панелей с предварительным нагревом. Направляющая выравнивания панелей, имеющая встроенный механизм нагрева для удаления остатков влаги с поверхностей, подготавливаемых к склеиванию.

--Электромотор с шестерней для привода ремня подачи. Две рабочие скорости: 10 и 20 м/мин. Мощность электродвигателя 2,2 кВт.

--Клеевой бачок VC-700. Устройство для растапливания и распределения термоплавкого клея. Емкость – 3 литра; с быстрым нагревом. Имеет двойной термостат для температурного контроля. Резервуар полностью облицован неадгезионным материалом.

--Механизм подачи CB-700. Механизм, предназначенный для подачи кромочного материала в рулонах или полосах, укомплектованный пневматическим устройством для извлечения материала после резки, а также диском для установки рулонов большого диаметра.

--Отсекатель. Устройство для резки кромочных материалов, расположенное перед первым прижимным валиком, предназначенное для резки пластиковых материалов толщиной до 3 мм.

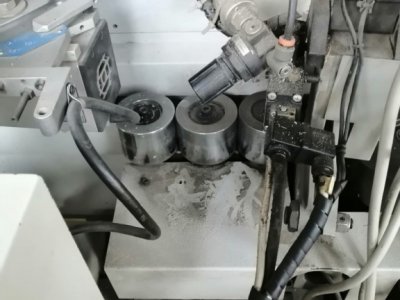

--Прижимные валики. Устройство прижима кромкооблицовочного материала, состоящее из четырех валиков, первый валик – приводной, клеенаносящий, покрытый неадгезивным материалом; вторичные валики выполнены на конус и установлены с противоположным углом конуса, хромированные. Сила прижима устанавливается пневматической системой.

-Электрощит, пневматическая система и поворачиваемый пульт управления.

-Световой датчик для правильной подачи панелей.

--Программируемый логический контроллер.

-Пульт управления работой транспортера с соединительным кабелем для ручной настройки узлов и механизмов.

--Инвертор с частотой 200 Гц для узлов и механизмов со скоростью 12000 об/мин с механизмами ускорения и торможения электродвигателей.



        Состав станка по агрегатам.



УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ПРИФУГОВКИ мод. FI-700 с 2-мя моторами мощностью 1,8 кВт каждый с автоматическим отключением.

ТОРЦОВОЧНЫЙ УЗЕЛ мод. IN-701 на призматических направляющих.

Улучшенная система ручного наклона моторов – операция осуществляется без ключей для фиксации/освобождения. Увеличен угол наклона с 0 до 15 градусов. На каждом моторе установлен индикатор угла наклона. Перемещение происходит на призматических направляющих большого сечения.

УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ФРЕЗЕРОВКИ RS-700. Предназначен для фрезеровки верхнего и нижнего свеса кромочного материала.

НАКЛОНЯЕМЫЙ УЗЕЛ SI-700 ЧИСТОВОЙ ФРЕЗЕРОВКИ верхней и нижней пласти заготовки.

АВТОМАТИЧЕСКИЙ ФРЕЗЕРНЫЙ УЗЕЛ мод. TA-700 предназначен для фрезеровки, пиления пазов на заготовках.

ЦИКЛЕВКА мод. RBK-501

Выполняет обработку толстой кромки из ПВХ/ABS.

Выполнено из твердосплавной массивной стали для точной и качественной обработки. На устройстве установлены вертикальные и горизонтальные копиры с хромированной поверхностью.

Простая и легкая регулировка благодаря 4-м цифровым механическим индикаторам.

В поставку включены продувочные узлы для копиров.

Ручное отключение группы из работы.

Укомплектовано сменными ножами R=3 мм.

Габариты устройства 215 мм.

УЗЕЛ ПОЛИРОВКИ SP-700.

Наклоняемое устройство, регулируемое по высоте, для очистки и полировки кромки при помощи тканевого диска. Имеет два электродвигателя мощностью 370 Вт при 2 800 об/мин.

Габариты устройства – 250 мм.

ДОПОЛНИТЕЛЬНЫЙ УПОР для поддержки заготовок.

Технические характеристики BIESSE ERGHO 9.

Длина заготовки, мм           ≥150

Ширина заготовки, мм        ≥85

Толщина заготовки, мм       10-45

Толщина кромочного материала, мм        0,4-3

Скорость подачи, м/мин     10 м/мин

Габариты (Д х Ш х В), мм  6800x1700x1350

Общая мощность, кВт         15,3

Вес, кг            3000

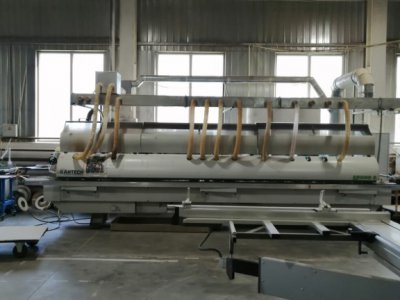

Фото станков
